Caracteristici
  |
Folosit pentru medii: gaz, solide |
 |
Rezistent la abraziune |
 |
Certificat de calitate sanitară. Furtunurile PUR MB îndeplinesc cerințele Directivei UE 2002/72/CE, Regulamentul PE 1935/2004 privind caracteristicile organoleptice și migrația globală pentru fluidele de model A, B, C. Notă! A nu se utiliza pentru transportul grăsimilor |
 |
Antistatic (rezistență de suprafață <109 Ω) |
 |
|
 |
Clasa de inflamabilitate V-II în conformitate cu UL94 |
 |
Rezistență la temperatură: -30 ÷ + 90°C (pe termen scurt 125°C) |
 |

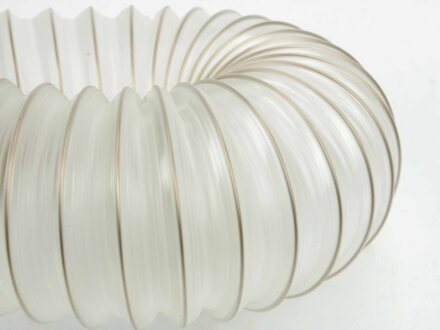

Compresibil în sens axial |
 |
Flexibilitate ★★★★★ |
 |
Lungime de producție: 10m Sistem de ambalare pentru comenzile standard din e-shop: DN 80÷200mm - 1 bucată = până la 10m DN 201÷400mm - 1 buc = până la 5m (pentru unități mai lungi de 5m, contactați-ne pentru o ofertă specială de transport) Exemplu: dacă ați comandat 12m de DN 100mm și 8m de DN 300mm - în mod standard primiți 10m+2m de DN 100mm și 5m+3m de DN 300mm. Dacă aveți nevoie de lungimi diferite (de exemplu 6+6m DN 100mm și 4+4m DN 300mm), notați acest lucru în notele de comandă. Notă! Atunci când comandați o altă cantitate decât lungimea de producție, nu este posibilă returnarea produselor. |
Parametrii tehnici
| Aplicație |
pentru transportul de materiale în vrac extragerea de materiale abrazive libere cu granulație fină: praf de lemn, pulberi, rumeguș etc. extragerea aerului, a vaporilor de ulei, a fumului pentru sisteme de ventilație și de desprăfuire pentru echipamente CNC în funcționare dinamică |
| Material de perete | PUR (transparent) |

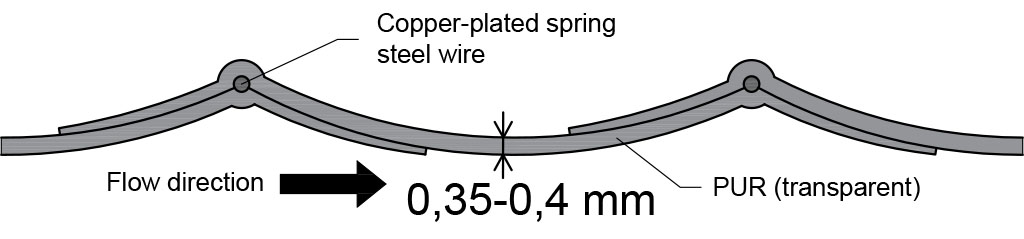

| Grosimea peretelui |
0,4 mm între spirale |
| Instrucțiuni de utilizare a furtunurilor |
Parametrii tuturor diametrelor produse
| Aplikácia |
pre transport sypkých materiálov odsávanie jemných abrazívnych častíc: dreveného prachu, práškov, pilín, peľov atď. odsávanie vzduchu, olejových pár, plynov pre ventilácie a odprašovacie systémy pre CNC zariadenia v dynamickej prevádzke |
| Materiál steny | PUR (transparentný) |
| Hrúbka steny | 0,4 mm medzi špirálami |
| Pokyny na používanie hadíc | ZDE |
Parametre všetkých vyrábaných priemerov
| Cod produs | Diametru interior [mm] | Diametru exterior [mm] | Raza de curbură [mm] | Greutate aproximativă [kg/m] | Presiune negativă [bar] |
| 1 - MB - 16 - 0032 | 32 | 36 | 36 | 0,3 | -0,22 |
| 1 - MB - 16 - 0035 | 35 | 39 | 39 | 0,3 | -0,21 |
| 1 - MB - 16 - 0040 | 40 | 44 | 46 | 0,3 | -0,2 |
| 1 - MB - 16 - 0050 | 50 | 54 | 54 | 0,3 | -0,16 |
| 1 - MB - 16 - 0060 | 60 | 64 | 64 | 0,3 | -0,13 |
| 1 - MB - 16 - 0063 | 63 | 67 | 67 | 0,3 | -0,13 |
| 1 - MB - 16 - 0070 | 70 | 74 | 74 | 0,3 | -0,1 |
| 1 - MB - 16 - 0080 | 80 | 84 | 84 | 0,4 | -0,09 |
| 1 - MB - 16 - 0085 | 85 | 89 | 89 | 0,4 | -0,07 |
| 1 - MB - 16 - 0090 | 90 | 94 | 94 | 0,4 | -0,06 |
| 1 - MB - 16 - 0100 | 100 | 104 | 104 | 0,4 | -0,06 |
| 1 - MB - 16 - 0110 | 110 | 114 | 114 | 0,4 | -0,05 |
| 1 - MB - 16 - 0120 | 120 | 124 | 124 | 0,5 | -0,05 |
| 1 - MB - 16 - 0125 | 125 | 129 | 129 | 0,5 | -0,05 |
| 1 - MB - 16 - 0127 | 127 | 131 | 131 | 0,5 | -0,05 |
| 1 - MB - 16 - 0130 | 130 | 134 | 134 | 0,5 | -0,05 |
| 1 - MB - 16 - 0140 | 140 | 144 | 144 | 0,5 | -0,04 |
| 1 - MB - 16 - 0145 | 145 | 149 | 149 | 0,6 | -0,04 |
| 1 - MB - 16 - 0150 | 150 | 154 | 154 | 0,6 | -0,04 |
| 1 - MB - 16 - 0152 | 152 | 156 | 156 | 0,6 | -0,04 |
| 1 - MB - 16 - 0155 | 155 | 159 | 159 | 0,6 | -0,04 |
| 1 - MB - 16 - 0160 | 160 | 164 | 164 | 0,6 | -0,03 |
| 1 - MB - 16 - 0165 | 165 | 169 | 169 | 0,6 | -0,03 |
| 1 - MB - 16 - 0170 | 170 | 174 | 174 | 0,7 | -0,03 |
| 1 - MB - 16 - 0180 | 180 | 184 | 184 | 0,7 | -0,03 |
| 1 - MB - 16 - 0190 | 190 | 194 | 194 | 0,7 | -0,03 |
| 1 - MB - 16 - 0200 | 200 | 204 | 204 | 0,8 | -0,02 |
| 1 - MB - 16 - 0203 | 203 | 207 | 207 | 0,8 | -0,02 |
| 1 - MB - 16 - 0210 | 210 | 214 | 214 | 0,8 | -0,02 |
| 1 - MB - 16 - 0220 | 220 | 226 | 226 | 0,8 | -0,02 |
| 1 - MB - 16 - 0226 | 226 | 232 | 232 | 0,9 | -0,02 |
| 1 - MB - 16 - 0250 | 250 | 256 | 255 | 0,9 | -0,02 |
| 1 - MB - 16 - 0270 | 270 | 276 | 276 | 1,0 | -0,02 |
| 1 - MB - 16 - 0275 | 275 | 281 | 281 | 1,0 | -0,02 |
| 1 - MB - 16 - 0280 | 280 | 286 | 286 | 1,0 | -0,02 |
| 1 - MB - 16 - 0300 | 300 | 306 | 306 | 1,1 | -0,02 |
Furtunul poate fi fabricat la un diametru nestandardizat, în culoarea dorită sau cu o inscripție personalizată, la comandă specială. În cazul în care sunteți interesați, vă rugăm să contactați departamentul de vânzări.
Toți parametrii sunt valabili la temperatura camerei (aprox. 22°C). Toleranța maximă pentru parametrii specificați este de 5%. Toleranța diametrelor interioare ale furtunurilor este de +/- 2 mm.
Înainte de utilizarea produsului, vă rugăm să citiți instrucțiunile de instalare și utilizare.
Pentru evacuarea electricității statice, spirala trebuie să fie legată la împământare la ambele capete. Spirala din furtunurile PUR este realizată cu înfășurare pe dreapta.

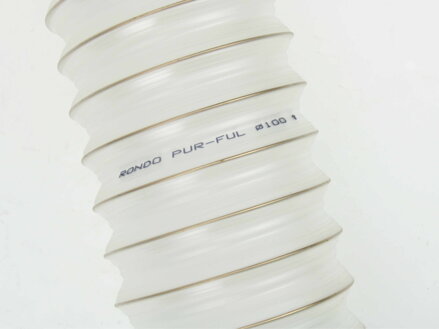

Direcția de curgere a mediului este indicată pe furtun printr-o săgeată. În cazul furtunurilor opace, direcția de curgere este indicată în instrucțiunile de montaj.
Lungimile comerciale ale furtunurilor sunt măsurate în starea complet întinsă.
Returnarea produselor este posibilă numai pentru comenzile cu lungime standard.
În funcție de tipul, diametrul și lungimea furtunului, acestea sunt ambalate sub formă de colac, drept sau comprimate axial, iar ulterior sunt ambalate în folie. La plasarea comenzii, vă rugăm să ne informați cu privire la metoda de ambalare preferată.
